在PCB设计过程中，后期检查是确保电路板成功制造和可靠运行的关键步骤。它涵盖了一系列检查，包括设计规则检查（DRC）、布局检查、布线检查和其他与制造相关的检查。通过进行这些检查，可以发现并修正潜在的设计缺陷和错误，从而提高电路板的性能和可靠性。在本篇文章中，我们将详细介绍PCB设计后期检查的各个部分。

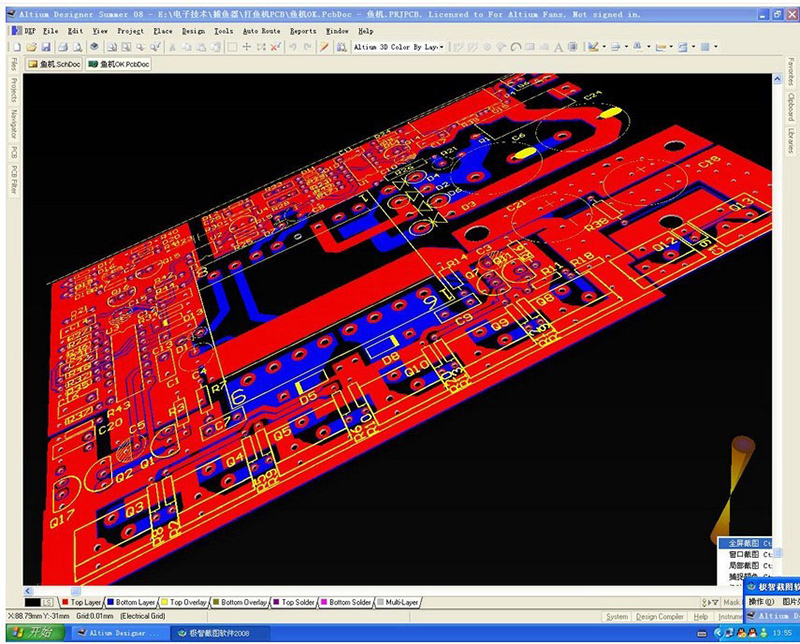

　　一、设计规则检查（DRC）

　　设计规则检查（DRC）是一种基于计算机的自动化检查方法，用于确保电路设计满足所有制造要求。这些规则通常由电路板制造商提供，以确保制造的可行性。DRC检查涵盖了以下方面：

　　组件放置：DRC检查会确认所有组件是否按照要求正确放置。这包括检查组件的相对位置、方向和放置误差。

　　间距：DRC检查将确保所有间距参数，如焊盘到焊盘、线到线、线到焊盘等，都符合设计规则。这有助于避免制造过程中的短路或电气不连通。

　　布线：DRC检查会确认所有布线是否满足设计规则。这包括检查布线的宽度、间距和角度等参数。

　　铺铜：DRC检查将检查铺铜区域是否满足设计规则。这包括检查铺铜的面积、形状和连接性等参数。

　　其他规则：DRC检查还将确保其他与制造相关的设计规则得到遵守，例如阻焊膜、丝印、孔等。

　　二、布局检查

　　布局检查旨在评估电路板的物理布局和设计的可制造性。这些检查包括：

　　组件放置：布局检查将评估组件的放置是否合理。这包括检查组件的相对位置、方向和间距，以确保它们符合设计规则。

　　电源/接地：布局检查将评估电源和接地网络的布局。这包括检查电源和地线的连通性、去耦电容的放置以及电源和地线的分布。

　　信号完整性：布局检查将评估信号完整性措施的布局，例如匹配电阻、滤波器等。这有助于减少信号噪声和反射，提高信号质量。

　　热设计：布局检查将评估散热设计的布局，包括散热器、散热通道的布置等。这有助于确保电路板在运行时的温度符合要求。

　　制造可行性：布局检查还将评估电路板的制造可行性，例如检查钻孔位置、过孔数量等参数。

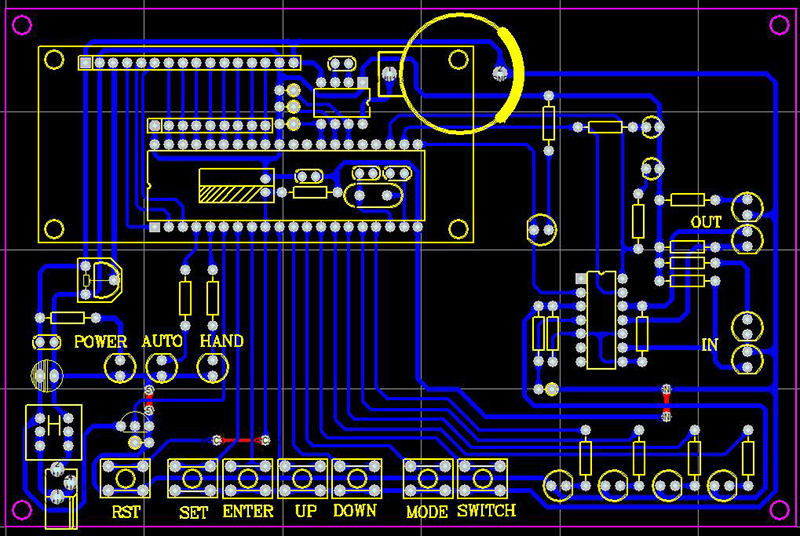

　　三、布线检查

　　布线检查旨在评估电路板的电气连接和设计的可制造性。这些检查包括：

　　布线连接：布线检查将确认所有组件和信号都已正确连接。这包括检查电源、地线、控制信号和数据信号的连接。

　　布线长度：布线检查将评估布线的长度。过长的布线可能导致信号衰减或噪声干扰，因此需要保持布线长度在合理范围内。

　　布线拓扑：布线检查将评估布线的拓扑结构。这包括检查电源和地线的分布、信号线的走向等，以确保满足设计要求。

　　布线宽度和间距：布线检查将评估布线的宽度和间距。这包括检查布线的宽度、过孔的大小和间距等，以确保满足设计规则。

　　制造可行性：布线检查还将评估电路板的制造可行性，例如检查过孔的数量、孔径和层数等参数。

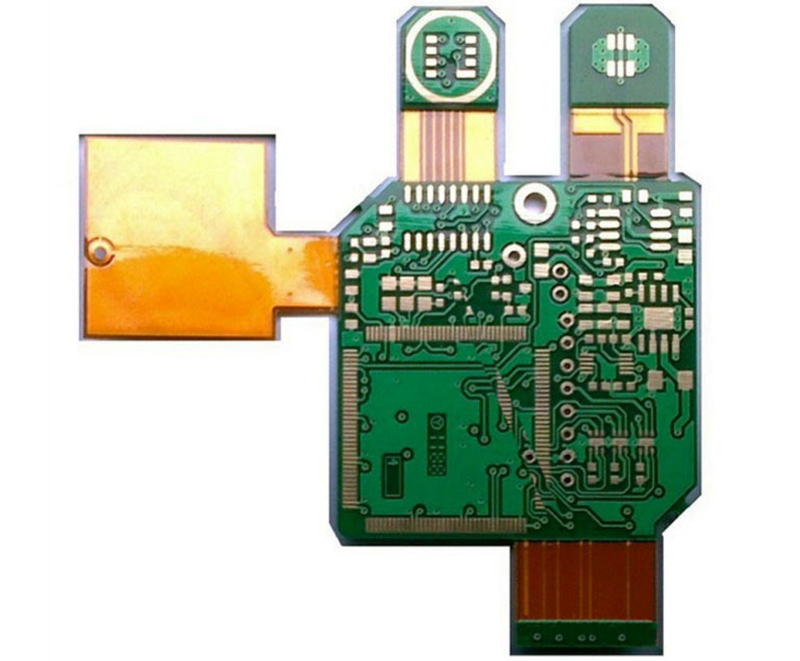

　　四、与制造相关的其他检查

　　除了DRC、布局和布线检查外，还有其他与制造相关的检查，以确保电路板的设计符合制造要求。这些检查包括：

　　钻孔图：确保钻孔图准确无误，包括孔的数量、位置和直径等参数。

　　PCB尺寸：确认PCB的尺寸符合要求，包括长度、宽度、厚度和定位孔的位置等参数。

　　阻焊膜和丝印：确认阻焊膜和丝印的尺寸、位置和内容正确无误。这有助于确保电路板的外观和可辨识性。

　　元件清单：确认元件清单与电路板设计一致，包括元件型号、数量和位置等参数。

　　基板孔：确认基板上的孔的数量、位置和直径等参数，以确保与电路板的其他部分正确连接。

　　特殊工艺要求：确认是否有特殊工艺要求，例如电镀、涂层等，并确保设计满足这些要求。

　　PCB设计后期检查是一个关键步骤，它涵盖了一系列检查，以确保电路板的设计符合制造要求。通过进行DRC、布局、布线和其他与制造相关的检查，可以发现并修正潜在的设计缺陷和错误，从而提高电路板的性能和可靠性。
